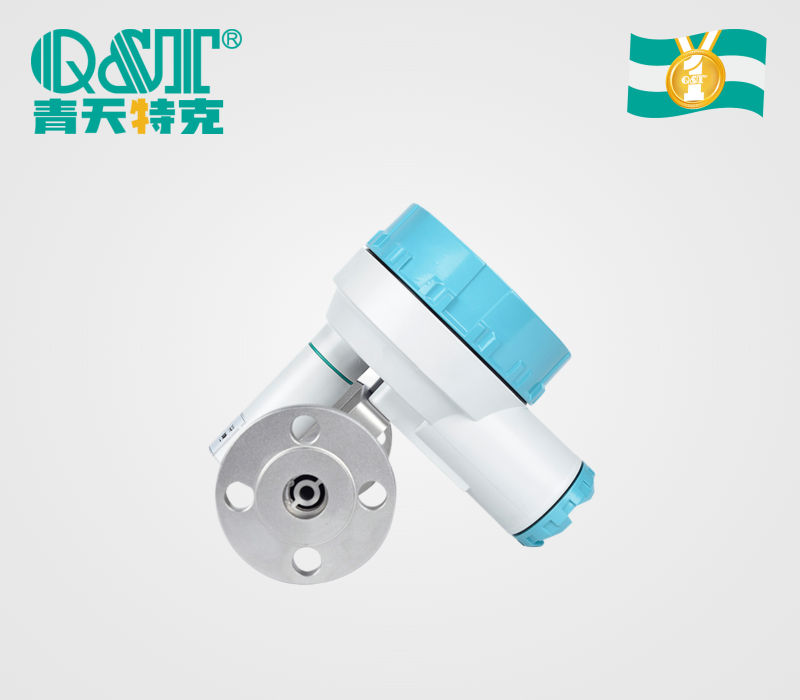

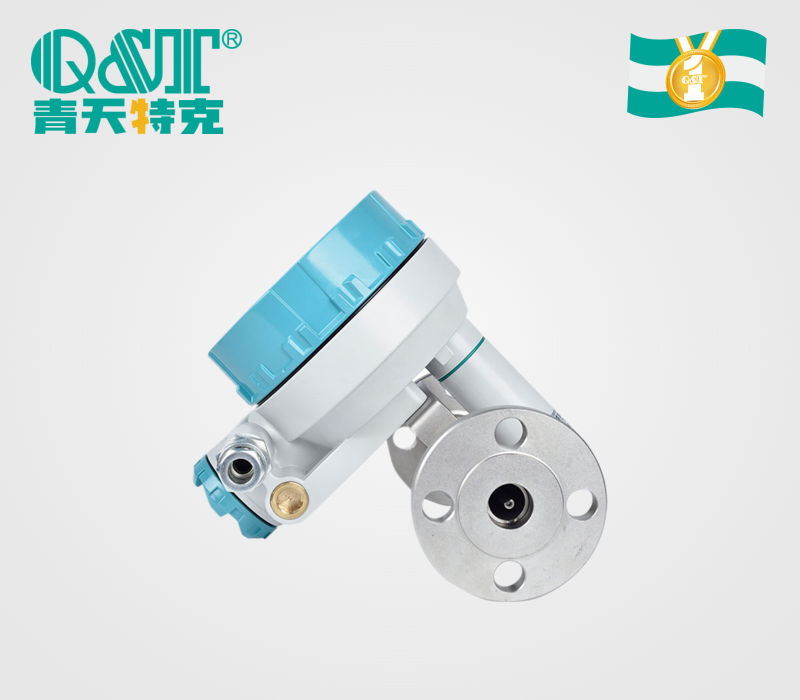

法兰电磁流量计

电磁流量计是一种高性能、高可靠性的流量计。

电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。　

法兰式电磁流量计就显示方式分为：分体型电磁流量计，一体型电磁流量计。
公称通径：DN15～DN3000。

广泛应用于石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医药等行业。

360细节介绍

功能优势

测量管内无可动部件，便于维护管理；无阻流部件，因此无压力损失。

★ 被测液体最低电导率≥5μs/cm，配合各种衬里材料，可适用于测量各种酸、碱、盐溶液及

泥浆、矿浆、纸浆等介质的流量。

★ 流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号

与平均流速呈线性关系，测量精度高。

★ 合理选用衬里及电极材料，可实现良好的耐腐蚀性和耐磨性。

★ 低频矩形波激磁，不受工频及现场各种杂散干扰的影响，工作稳定可靠。

★ 不受流体方向影响，正反向均可准确计量。

★ 量程比1：120(0.1m/s～12m/s)，满量程流速范围宽。

★ 汉字液晶背光显示，可在线修改参数，操作简单方便。

★ 具有空管测量、报警功能，并能适应不同的流体介质。

★ 掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量。

★ 24小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制。

参数原理

电磁流量计是运用法拉弟酚水感应定律原理，即导电物体在磁场中作切割磁电线运动时，

导体中产生感应电动势。其感应电动势E为：

E=KBdV

流量Q为： Q=3600×V×S

式中：K—仪表系数

B—磁感应强度(T)

d—电极间距(m)

V—流体平均流速(m/s)

S—导管内截面积(m2)

测量流量时，导电性液体以流速V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过与液体直接接触的电极检出。对于同一流量计S、B、d为常量，所以流量与感应电动势E(或流速V)的大小成正比。
